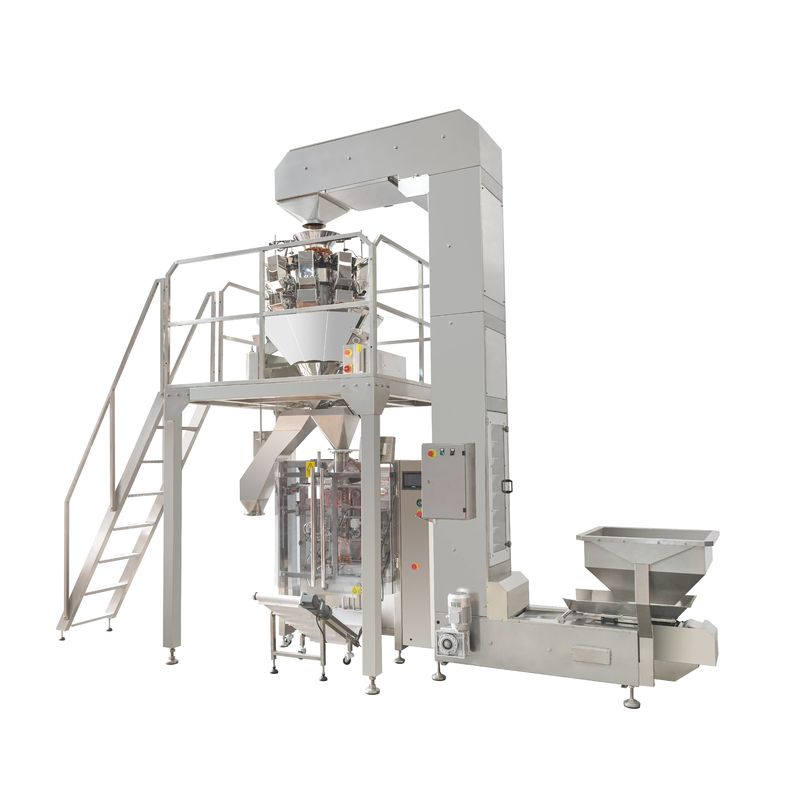

Máquina de embalagem vertical de pesagem multi-cabeça 15-35 sacos/min

Máquina de embalagem de grandes dimensões, vertical, de pesagem multi-cabeça, 15-35 /min.

Fluxo de processo:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Parâmetros técnicos:

Materiais de embalagem: partículas, comprimidos ou artigos de peso irregular

Capacidade de embalagem: 100-2000 g

Velocidade de embalagem: 20-40 sacos/min (dependendo do comprimento do saco de embalagem e das condições do material)

Capacidade de fabricação de sacos: 115 ≤ W ≤ 350 mm x L ≤ 310 mm (puxando uma sacola)

Película de embalagem: ≤ 750 mm

Tamanho do saco: TBD

Largura da película de embalagem: a determinar

Forma de vedação: vedação traseira

Forma de vedação vertical: vedação lateral (ação única)

Largura de vedação traseira: 10-15 mm de grão reto

Largura de vedação horizontal: toda a largura do molde de vedação horizontal é de 20 mm, com linhas retas (espaçamento de 2 mm)

Método de corte: corte serrilhado (segamento transversal com uma faca no meio, corte não independente)

Controle optoeletrônico: comprimento de controlo do código de cores ou comprimento de configuração do ecrã táctil

Método de puxar o saco: servomotor impulsiona o cinto para puxar o saco

Método de vedação horizontal: vedação horizontal pneumática

Materiais de embalagem: materiais de embalagem compostos

Fornecimento de energia: AC 220V/50HZ 4,5KW

Pressão da fonte de gás: 6 kg

Consumo de gás: 0,6 m3/min

Configuração básica:

7 "Ecrã táctil a cores Inovance+PLC Inovance (linguagem de operação chinesa), com comando de erro e função de autodiagnóstico

Componentes pneumáticos Taiwan AIRTAC

Controle de temperatura de Yudian (1 vedação longitudinal, 2 vedações transversais)

Inovação em servo motor de puxagem de sacos

Componentes elétricos Schneider ou OMRON

As partes expostas de toda a máquina são fabricadas em aço inoxidável 304 ou em liga de alumínio (excluindo partes móveis)

A parte em contacto com o material é feita de aço inoxidável 304

Diagrama esquemático de escala combinada:

Parâmetros técnicos da escala combinada:

HX-A14 Balança combinada de microcomputador à prova d'água de aço inoxidável

Parâmetros técnicos:

Faixa de peso: 100-2000 g

Velocidade de pesagem: ≤ 60 sacos/min (varia em função do peso da embalagem e das características do material)

Intervalo de precisão de pesagem: nível X (0,5), aproximadamente ± 0,5-2 g (dependendo da situação do material)

Capacidade da coluna: 1600 ml

Placa de vibração principal: tipo de vibração

Método de condução: motor passo a passo

Material da carroceria: aço inoxidável 304

Materiais para a coluna de balança: aço inoxidável plano 304

Fornecimento de energia: AC 220V/50HZ 2,5KW/16A

Diagrama esquemático de um elevador de material de balde do tipo Z (tipo 304):

Parâmetros técnicos:

Capacidade de transporte: 0-10 metros cúbicos por hora (calculado com base num coeficiente de carga de 0,5)

Altura da saída: 3600 mm (dependendo da altura do equipamento)

De peso superior a 20 g/m2

Cadeia: aço inoxidável 304

Material do balde de elevação: PP, capacidade total 2,2 L

Tamanho da fenda de vibração: 1000L x 280W x 100H

Material do suporte: plástico de pulverização de aço comum, material do material de suporte: aço inoxidável 304

Volume da coluna: 60 L

Controle: Equipado com uma caixa de controlo, regulação de velocidade de frequência variável, incluindo um dispositivo de nível do condensador

Potência da fonte de alimentação: monofase 220V 50Hz 750W

Peso total: 200 kg

Incluindo função de remoção de chips (equipada com barra magnética e vibrador de sedimentos) e filtragem ou não de poeira:A remoção de ferro refere-se à absorção de objetos que contêm ferro na haste de ferro quando a coluna de alimentação saiO defletor pode ser substituído, e os sem furos são usados para embalar materiais finos (como frutas pequenas).

Diagrama de exibição da máquina de codificação inteligente de impressão por transferência de calor:
