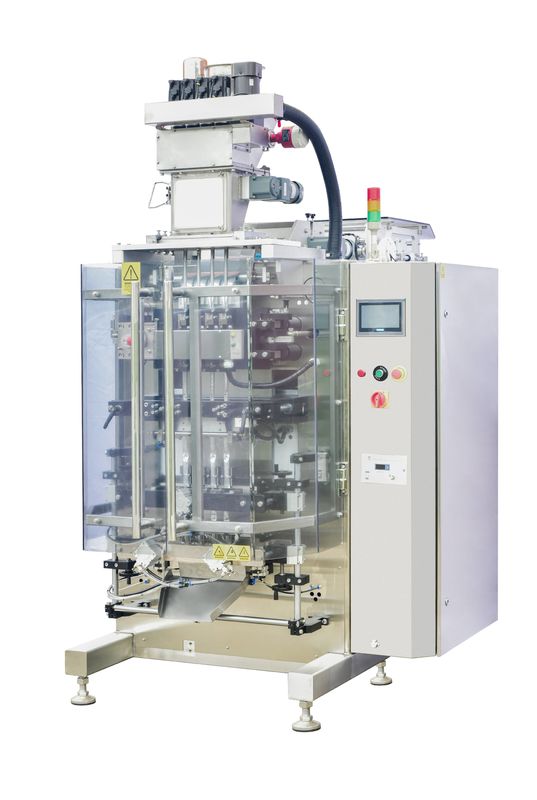

Máquina de embalagem de sacos poli-automática de vedação traseira de várias fileiras

Máquina de embalagem de sacos de vedação de costas totalmente automática, vedação traseira redonda, embalagem bonita

DS450L-6L6 máquina de embalagem de sacos de vedação traseira de coluna (304 host, 316 aço inoxidável para materiais de contacto)

Parâmetros técnicos:

Materiais de embalagem: líquido, pó, partículas

Faixa de embalagens: 1-25 ml/ embalagem

Precisão de medição: ± 1% -10% (dependendo dos materiais de embalagem e da quantidade)

Velocidade de embalagem: 35-45 cortes/minuto * 6 colunas (a velocidade real depende da situação do material medido)

Largura da película de embalagem: ≤ 400 mm (padrão com 1 conjunto de especificações de fabricação de sacos, sem flash)

Forma de vedação: vedação por adesivos de borda torcida

Largura da vedação traseira: 5 mm

Largura horizontal da vedação: 8 mm (modelo de vedação a determinar, sujeito ao desenho de confirmação da bolsa de amostra)

Fios à prova de vazamento de vedação horizontal: 1 mm (aplicável apenas a embalagens líquidas)

Método de corte: corte de canto redondo, 2 mm de resíduo (dispositivo de corte independente)

Boca fácil de rasgar: Boca em forma de ponto fácil de rasgar

Foto-olho: Dragão Gigante

Método de puxagem de sacos: servomotor puxando sacos de vedação a quente

Película de embalagem: material de embalagem composto

Tensão de funcionamento: 380V/50HZ trifásico 8-10KW (dependendo do número de comboios)

Pressão da fonte de gás: 7-8 kg Consumo de gás: 1,5 m3/min

Peso: 600 kg

Configuração básica:

Inovance 10 'cores touchscreen+Inovance PLC (línguas de operação chinês e inglês), erro rápido, função de auto-diagnóstico

Componentes pneumáticos AIRTAC na província de Taiwan

PID Controle do módulo de controlo de temperatura Yudian

O servo motor Inovance pode vedação de calor e puxar o saco, e alterar comprimento saco e tela sensível ao toque parâmetros de configuração é suficiente

Componentes elétricos Schneider ou OMRON

Dispositivos fixos de laminação por película para eixo inflável

O dispositivo de controlo da tensão magnética garante a estabilidade da alimentação do filme

Dispositivo de substituição de membrana conveniente

Máquina de codificação de fita vertical de 6 colunas VHP/6 (equipada com fonte padrão)

Largura da fita 30 mm, linha única: 3 x 2 x 10 posições, pode ser organizado em até três linhas

Tem duas funções: sem alarme de banda de cores e alarme desligado

Suporte de regulação fotoelétrica modular (fácil de ajustar)

Método de codificação e de regulação fotoelétrica: engrenagem e rack (com identificação em escala)

Dispositivo novo de divisão de filme de roda de 6 linhas de lâmina (sem flash)

Dispositivo de correção manual do desvio para o suporte de alimentação de filme

Novo dispositivo de colar de formação de alumínio CNC

Dispositivo de vedação longitudinal de 45 graus (selação do cilindro)

Dispositivo de escape da placa de apoio de vedação horizontal

Dispositivo de arrefecimento por sopro de ar

Dispositivo independente fácil de rasgar

Novo estilo de desenho, armação soldada

Dispositivo de corte de filete independente

A unidade principal está equipada com um tanque de ar regulado como padrão

Estrutura de formação de sacos flutuantes dianteiros, com abertura de porta de segurança de 160 graus para facilitar o funcionamento

A caixa de controlo eletrónico do hospedeiro adota uma estrutura de dobradiças que pode ser aberta para operações de manutenção interna

O hospedeiro 304 de aço inoxidável e o contato do material são feitos de aço inoxidável 316.ângulos afiados, e os ângulos retos são chanfrados ou chanfrados

Os fios e os condutos de ar adotam um layout oculto, e tanto os fios expostos quanto os condutos de ar precisam ser enrolados em condutos de fio

O equipamento está equipado com interruptores de detecção de portas de segurança Panasonic, interruptores de parada de emergência e outros dispositivos como padrão.Todas as posições de aquecimento e de acção mecânica estão equipadas com tampas de protecção e sinalizações de segurança

Dispositivo de medição de líquidos de várias colunas:

P2-R20-6 Bomba de válvula rotativa de pistão cerâmica de precisão pneumática

Material de enchimento: enxaguante bucal

Balde de remoção: tipo de aquecimento a temperatura constante

Número de corpos de bomba: 6 conjuntos (correspondentes ao número de colunas da máquina de embalagem, ajustamento independente do tamanho da carga)

Detecção do nível de material: detecção do nível de material de admissão de RF (limite superior e inferior)

Características técnicas das bombas de medição:

Adotando um projeto de válvula giratória cerâmica de precisão, é adequado para vários líquidos de viscosidade média a alta (1000-100000CPS) e injeção quantitativa de partículas contendo líquido.

Parâmetros técnicos:

◇ Faixa de medição: 0-20 ml

◇ Precisão de medição: ≤ ± 1% (dependendo das condições do material)

◇ Velocidade de enchimento: ≤ 50 vezes/minuto

◇ Método de condução: pneumático

◇ Método de regulação: micrômetro de capacidade micrômetro

◇ Material: aço inoxidável 316

◇ Nota: 1 conjunto de válvula de parada de enchimento padrão

Equipado com uma válvula de esfera dedicada, válvula de disco pneumático (reabastecimento automático de materiais através de ligação entre a válvula de ar e o hospedeiro)

Dispositivo de medição de partículas de várias colunas:

DS450 Dispositivo de medição por parafuso de pó de seis colunas

Parâmetros técnicos:

◇ Faixa de medição: 2-30 g/saco (dependendo do tamanho do saco)

◇ Precisão de medição: ± 1-5% (varia em função das características do material preenchido e da velocidade de preenchimento)

◇ Método de accionamento: 6 conjuntos de servomotores (Inovação)

A velocidade do dispositivo de mistura horizontal é ajustável.

◇ As peças de 304 ou de liga de alumínio, as peças em contato com o material são feitas de aço inoxidável 304

◇ Fácil de desmontar e limpo

◇ Motor de mistura independente de frequência variável

Dispositivo de medição de partículas de várias colunas:

Dispositivo de medição tipo gaveta de 6 colunas GXL-100CT

◇ Faixa de medição: 1-25 gramas (regulado no intervalo de medição de + 50%).

◇ Precisão de enchimento: ± 1% ~ ± 10% (dependendo das características e da carga do material preenchido, é necessário testar o material)

Os seguintes factores afectam a precisão de carga: condição de mistura, densidade, fluidez, umidade, dimensão das partículas, camadas, necessidade de agitar, etc.

◇ Velocidade de enchimento: ≤ 60 vezes/minuto (dependendo do volume de enchimento).

◇ Embalagem combinada: Os elementos de fixação podem ser facilmente removidos, e todo o dispositivo de medição pode ser deslocado, tornando mais fácil desmontar e baixar o parafuso.

◇ Método antibloqueio para a tolha: martelamento a ar.

◇ Método de distribuição do material na tolha: distribuição do material através de tubos de dois canais.

◇ Método de medição e mistura: Servomotor Inovação (acionamento da haste de ligação).

◇ 6 métodos de medição independentes: medição de copo de medição de extração, 6 conjuntos de sistemas de controlo de ajuste de medição stepper independentes, ajuste do tamanho da carga através de ecrã táctil.

◇ Todas as peças de aço inoxidável 304 e as que entram em contato com o material são feitas de aço inoxidável 304.

Nota: O cliente deve fornecer materiais e equipamentos suficientes para a operação e depuração, garantindo a conformidade com a produção real antes de deixar a fábrica

Dispositivo de alimentação automática:

Máquina de alimentação a vácuo QVC-2

Parâmetros técnicos:

Consumo de gás: 360 L/min

Pressão de abastecimento de ar: 0,6 mPa

Capacidade de transporte (teórica): 100-700 kg/h

Dimensões da coluna de vácuo: Φ 222 mm * 745 mm

Diâmetro do bico de sucção: Φ 38 mm

Volume do silo: 6L

Material da tolha (parte em contacto com o material): SUS304

Material do tubo de aspiração: mangueira de aço PVC de qualidade alimentar

Tratamento de superfície: polir espelhos internos e externos

Incluindo os conectores para máquinas de embalagem em pó
